Raspberry Pi 3の基本情報です。
Raspberry Pi 1
Model ARaspberry Pi 1
Model A+Raspberry Pi 1
Model BRaspberry Pi 1
Model B+Raspberry Pi 2
Model BRaspberry Pi 3
Model BSoC Broadcom BCM2835 Broadcom BCM2836 Broadcom BCM2837 CPU ARM1176JZF-S
シングルコア
700 MHz
ARMv6
ARM11ARM Cortex-A7
クアッドコア
900MHz
ARMv7 (32bit)
ARM Cortex-AARM Cortex-A53
クアッドコア
1.2 GHz
ARMv8 (64bit)
ARM Cortex-AGPU Broadcom VideoCore? IV
250 MHz
OpenGL ES 2.0 (24 GFLOPS)
MPEG-2, VC-1, 1080p30 H.264/MPEG-4 AVC High Profile ハードウェアデコーダ・エンコーダBroadcom VideoCore? IV
400 MHz(3D 250M)
OpenGL ES 2.0 (24 GFLOPS)
←Broadcom VideoCore? IV
400 MHz(3D 300M)
OpenGL ES 2.0 (24 GFLOPS)
← + 1080 60pMemory 256 MB
LPDDR2 SDRAM512 MB
(256Mは1GPU共有)
LPDDR2 SDRAM512 MB
LPDDR2 SDRAM1GB
LPDDR2 SDRAMUSB USB 2.0 x 1 USB 2.0 x 2
(LAN9512内蔵ハブ)[USB 2.0 x 4 (LAN9514内蔵ハブ) Camera IF 15ピンMIPIカメラインターフェース (CSI) Display IF コンポジット RCA (PAL / NTSC)
HDMI1.3 / 1.4
DSIAudio in IF I²S Audio out IF 3.5 mm ジャック,
HDMI
I²SStorage SDカード / MMC microSDカード SDカード / MMC microSDカード microSDカード microSDカード Network N/A LAN9512
10/100 Mbps イーサネットx1LAN9514
10/100 Mbps イーサネットx1LAN9514
10/100 Mbps イーサネットx1LAN9514
10/100 Mbps イーサネットx1Broadcom BCM43143
IEEE 802.11 b/g/n 2.4 GHz
Bluetooth 4.1, Bluetooth Low EnergyPower 5V 300 mA (1.5 W) 5V 200 mA (1 W) 5V 700 mA (3.5 W) 5V 600 mA (3.0 W) 5V 900 mA (4.5 - 5.5 W)
最大 1.8 A (9 W)5V 1.4A (7 W)
最大 2.5 A (12.5 W)Size 85.60 mm × 56.5 mm 65 mm × 56.5 mm 85.60 mm × 56.5 mm Weight 45 g 23 g 45 g
PIN# Rev1
A,BRev1
A+,B+
Rev2
BRev3
BPIN# Rev1
A,BRev1
A+,B+
Rev2
BRev3
B01 3.3 V
50 mA max (01 & 17)02 5V0
Supply through input poly fuse03 GPIO 2
I2C SDA.104 5V0
Supply through input poly fuse05 GPIO 3
I2C SCL.106 GND 07 GPIO 4
GPCLK08 GPIO 14
TXD009 GND 10 GPIO 15
RXD011 GPIO 17 12 GPIO 18
PCM CLK13 GPIO 27 14 GND 15 GPIO 22 16 GPIO23 17 3V3 18 GPIO24 19 GPIO 10
SPI MOSI20 GND 21 GPIO 9
SPI MISO22 GPIO25 23 GPIO 11
SPI SCLK24 GPIO 8
SPI CE025 GND 26 GPIO7
SPI CE127 ID SDA.0
I2C ID EEPROM28 ID SCL.0
I2C ID EEPROM29 GPIO 5 30 GND 31 GPIO 6 32 GPIO 12 33 GPIO 13 34 GND 35 GPIO 19 36 GPIO 16 37 GPIO 26 38 GPIO 20 39 GND 40 GPIO 21
http://pc.watch.impress.co.jp/docs/column/nishikawa/1006048.html
初めてブレッドボードを使ってみました。Amazonさんです。

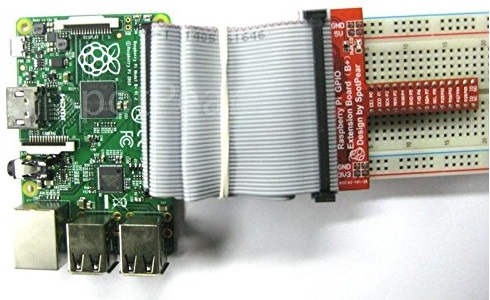

cocopar Raspberry Pi model B+/raspberry pi 2B/3B 用 GPIOキット GPIOポート、ブレッドボード、40pinリボンケーブル、LED、抵抗、プッシュボタン、ジャンパーワイヤー付き Raspberry Pi model B+ GPIO board + Epansion Board set (Raspberry Pi B+)RaspberryPi? 3 とのピン接続は以下のとおり
GPIO PIN# Special IO PullUp?/PullDown? Breadboard PIN# GPIO 02 03 I2C SDA.1 UP SDA GPIO 03 05 I2C SCL.1 UP SCL GPIO 04 07 GPCLK UP P7 GPIO 05 29 UP P21 GPIO 06 31 UP P22 GPIO 07 26 SPI CE1 UP CE1 GPIO 08 24 SPI CE0 UP CE0 GPIO 09 21 SPI MISO Down MISO GPIO 10 19 SPI MOSI Down MOSI GPIO 11 23 SPI SCLK Down SCK GPIO 12 32 Down P26 GPIO 13 33 Down P23 GPIO 14 08 TXD0 UP TXD GPIO 15 10 RXD0 UP RXD GPIO 16 36 Down P27 GPIO 17 11 Down P0 GPIO 18 12 PCM CLK Down P1 GPIO 19 35 Down P24 GPIO 20 38 Down P28 GPIO 21 40 Down P29 GPIO 22 15 Down P3 GPIO 23 16 Down P4 GPIO 24 18 Down P5 GPIO 25 22 Down P6 GPIO 26 37 Down P25 GPIO 27 13 Down P2
- GPIOピン1本あたりの最大電流は16mA
- 複数本のGPIOピンを使用する場合、同時に流せる電流の合計は50mAまで
- 5Vピンは、マイクロUSBの電源 - 1400mA - IOピンの電流 と考えましょう
- 3.3Vはレギュレータの本体の余りなので、100mA程度と考えましょう。
