Raspberry Pi 3 基礎編 †

↑

はじめに †

Raspberry Pi 3の基本情報です。

↑

シリーズの仕様比較 †

↑

Wikiよりの転載(https://ja.wikipedia.org/wiki/Raspberry_Pi) †

Raspberry Pi 1
Model A Raspberry Pi 1
Model A+ Raspberry Pi 1
Model B Raspberry Pi 1
Model B+ Raspberry Pi 2
Model B Raspberry Pi 3
Model B
SoC Broadcom BCM2835 Broadcom BCM2836 Broadcom BCM2837
CPU ARM1176JZF-S
シングルコア
700 MHz
ARMv6
ARM11 ARM Cortex-A7
クアッドコア
900MHz
ARMv7 (32bit)
ARM Cortex-A ARM Cortex-A53
クアッドコア
1.2 GHz
ARMv8 (64bit)
ARM Cortex-A
GPU Broadcom VideoCore? IV
250 MHz
OpenGL ES 2.0 (24 GFLOPS)
MPEG-2, VC-1, 1080p30 H.264/MPEG-4 AVC High Profile ハードウェアデコーダ・エンコーダ Broadcom VideoCore? IV
400 MHz(3D 250M)
OpenGL ES 2.0 (24 GFLOPS)
← Broadcom VideoCore? IV
400 MHz(3D 300M)
OpenGL ES 2.0 (24 GFLOPS)
←　+ 1080 60p
Memory 256 MB

LPDDR2 SDRAM 512 MB
(256Mは１GPU共有)
LPDDR2 SDRAM 512 MB

LPDDR2 SDRAM 1GB

LPDDR2 SDRAM
USB USB 2.0 x 1 USB 2.0 x 2
(LAN9512内蔵ハブ)[ USB 2.0 x 4 (LAN9514内蔵ハブ)
Camera IF 15ピンMIPIカメラインターフェース (CSI)
Display IF コンポジット RCA (PAL / NTSC)
HDMI1.3 / 1.4
DSI
Audio in IF I²S
Audio out IF 3.5 mm ジャック,
HDMI
I²S
Storage SDカード / MMC microSDカード SDカード / MMC microSDカード microSDカード microSDカード
Network N/A LAN9512
10/100 Mbps イーサネットx1 LAN9514
10/100 Mbps イーサネットx1 LAN9514
10/100 Mbps イーサネットx1 LAN9514
10/100 Mbps イーサネットx1Broadcom BCM43143
IEEE 802.11 b/g/n 2.4 GHz
Bluetooth 4.1, Bluetooth Low Energy
Power 5V 300 mA (1.5 W) 5V 200 mA (1 W) 5V 700 mA (3.5 W) 5V 600 mA (3.0 W) 5V 900 mA (4.5 - 5.5 W)
最大 1.8 A (9 W) 5V 1.4A (7 W)
最大 2.5 A (12.5 W)
Size 85.60 mm × 56.5 mm 65 mm × 56.5 mm 85.60 mm × 56.5 mm
Weight 45 g 23 g 45 g

	Raspberry Pi 1 Model A	Raspberry Pi 1 Model A+	Raspberry Pi 1 Model B	Raspberry Pi 1 Model B+	Raspberry Pi 2 Model B	Raspberry Pi 3 Model B
SoC	Broadcom BCM2835	Broadcom BCM2836	Broadcom BCM2837
CPU	ARM1176JZF-S シングルコア 700 MHz ARMv6 ARM11	ARM Cortex-A7 クアッドコア 900MHz ARMv7 (32bit) ARM Cortex-A	ARM Cortex-A53 クアッドコア 1.2 GHz ARMv8 (64bit) ARM Cortex-A
GPU	Broadcom VideoCore? IV 250 MHz OpenGL ES 2.0 (24 GFLOPS) MPEG-2, VC-1, 1080p30 H.264/MPEG-4 AVC High Profile ハードウェアデコーダ・エンコーダ	Broadcom VideoCore? IV 400 MHz(3D 250M) OpenGL ES 2.0 (24 GFLOPS) ←	Broadcom VideoCore? IV 400 MHz(3D 300M) OpenGL ES 2.0 (24 GFLOPS) ←　+ 1080 60p
Memory	256 MB LPDDR2 SDRAM	512 MB (256Mは１GPU共有) LPDDR2 SDRAM	512 MB LPDDR2 SDRAM	1GB LPDDR2 SDRAM
USB	USB 2.0 x 1	USB 2.0 x 2 (LAN9512内蔵ハブ)[	USB 2.0 x 4 (LAN9514内蔵ハブ)
Camera IF	15ピンMIPIカメラインターフェース (CSI)
Display IF	コンポジット RCA (PAL / NTSC) HDMI1.3 / 1.4 DSI
Audio in IF	I²S
Audio out IF	3.5 mm ジャック, HDMI I²S
Storage	SDカード / MMC	microSDカード	SDカード / MMC	microSDカード	microSDカード	microSDカード
Network	N/A	LAN9512 10/100 Mbps イーサネットx1	LAN9514 10/100 Mbps イーサネットx1	LAN9514 10/100 Mbps イーサネットx1	LAN9514 10/100 Mbps イーサネットx1Broadcom BCM43143 IEEE 802.11 b/g/n 2.4 GHz Bluetooth 4.1, Bluetooth Low Energy
Power	5V 300 mA (1.5 W)	5V 200 mA (1 W)	5V 700 mA (3.5 W)	5V 600 mA (3.0 W)	5V 900 mA (4.5 - 5.5 W) 最大 1.8 A (9 W)	5V 1.4A (7 W) 最大 2.5 A (12.5 W)
Size	85.60 mm × 56.5 mm	65 mm × 56.5 mm	85.60 mm × 56.5 mm
Weight	45 g	23 g	45 g

↑

I/O †

↑

GPIO/SPI/IIC/UART †

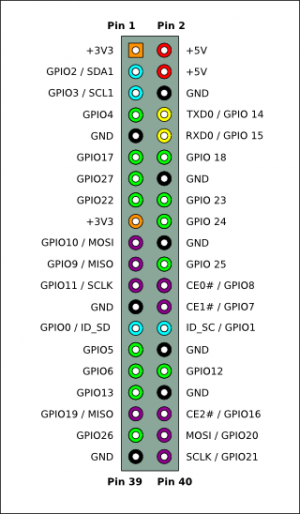

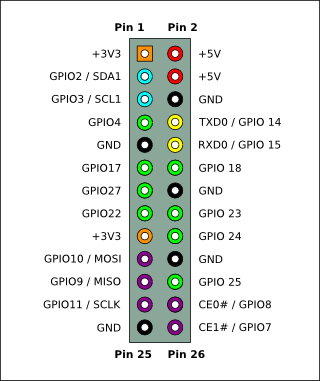

Pin Layout(26pin/40pin)

PIN# Rev1
A,B Rev1
A+,B+
Rev2
B Rev3
B PIN# Rev1
A,B Rev1
A+,B+
Rev2
B Rev3
B
01 3.3 V
50 mA max (01 & 17) 02 5V0
Supply through input poly fuse
03 GPIO 2
I2C SDA.1 04 5V0
Supply through input poly fuse
05 GPIO 3
I2C SCL.1 06 GND
07 GPIO 4
GPCLK 08 GPIO 14
TXD0
09 GND 10 GPIO 15
RXD0
11 GPIO 17 12 GPIO 18
PCM CLK
13 GPIO 27 14 GND
15 GPIO 22 16 GPIO23
17 3V3 18 GPIO24
19 GPIO 10
SPI MOSI 20 GND
21 GPIO 9
SPI MISO 22 GPIO25
23 GPIO 11
SPI SCLK 24 GPIO 8
SPI CE0
25 GND 26 GPIO7
SPI CE1
27 ID SDA.0
I2C ID EEPROM 28 ID SCL.0
I2C ID EEPROM
29 GPIO 5 30 GND
31 GPIO 6 32 GPIO 12
33 GPIO 13 34 GND
35 GPIO 19 36 GPIO 16
37 GPIO 26 38 GPIO 20
39 GND 40 GPIO 21

PIN#	Rev1 A,B	Rev1 A+,B+ Rev2 B	Rev3 B	Rev1 A,B	Rev1 A+,B+ Rev2 B	Rev3 B
01	3.3 V 50 mA max (01 & 17)	02	5V0 Supply through input poly fuse
03	GPIO 2 I2C SDA.1	04	5V0 Supply through input poly fuse
05	GPIO 3 I2C SCL.1	06	GND
07	GPIO 4 GPCLK	08	GPIO 14 TXD0
09	GND	10	GPIO 15 RXD0
11	GPIO 17	12	GPIO 18 PCM CLK
13	GPIO 27	14	GND
15	GPIO 22	16	GPIO23
17	3V3	18	GPIO24
19	GPIO 10 SPI MOSI	20	GND
21	GPIO 9 SPI MISO	22	GPIO25
23	GPIO 11 SPI SCLK	24	GPIO 8 SPI CE0
25	GND	26	GPIO7 SPI CE1
27		ID SDA.0 I2C ID EEPROM	28	ID SCL.0 I2C ID EEPROM
29		GPIO 5	30	GND
31		GPIO 6	32	GPIO 12
33		GPIO 13	34	GND
35		GPIO 19	36	GPIO 16
37		GPIO 26	38	GPIO 20
39		GND	40	GPIO 21

GPIO PIN# Special IO PullUp?/PullDown? Breadboard PIN#
GPIO 02 03 I2C SDA.1 UP SDA
GPIO 03 05 I2C SCL.1 UP SCL
GPIO 04 07 GPCLK UP P7
GPIO 05 29 UP P21
GPIO 06 31 UP P22
GPIO 07 26 SPI CE1 UP CE1
GPIO 08 24 SPI CE0 UP CE0
GPIO 09 21 SPI MISO Down MISO
GPIO 10 19 SPI MOSI Down MOSI
GPIO 11 23 SPI SCLK Down SCK
GPIO 12 32 Down P26
GPIO 13 33 Down P23
GPIO 14 08 TXD0 UP TXD
GPIO 15 10 RXD0 UP RXD
GPIO 16 36 Down P27
GPIO 17 11 Down P0
GPIO 18 12 PCM CLK Down P1
GPIO 19 35 Down P24
GPIO 20 38 Down P28
GPIO 21 40 Down P29
GPIO 22 15 Down P3
GPIO 23 16 Down P4
GPIO 24 18 Down P5
GPIO 25 22 Down P6
GPIO 26 37 Down P25
GPIO 27 13 Down P2

GPIO	PIN#	Special IO	PullUp?/PullDown?	Breadboard PIN#
GPIO 02	03	I2C SDA.1	UP	SDA
GPIO 03	05	I2C SCL.1	UP	SCL
GPIO 04	07	GPCLK	UP	P7
GPIO 05	29		UP	P21
GPIO 06	31		UP	P22
GPIO 07	26	SPI CE1	UP	CE1
GPIO 08	24	SPI CE0	UP	CE0
GPIO 09	21	SPI MISO	Down	MISO
GPIO 10	19	SPI MOSI	Down	MOSI
GPIO 11	23	SPI SCLK	Down	SCK
GPIO 12	32		Down	P26
GPIO 13	33		Down	P23
GPIO 14	08	TXD0	UP	TXD
GPIO 15	10	RXD0	UP	RXD
GPIO 16	36		Down	P27
GPIO 17	11		Down	P0
GPIO 18	12	PCM CLK	Down	P1
GPIO 19	35		Down	P24
GPIO 20	38		Down	P28
GPIO 21	40		Down	P29
GPIO 22	15		Down	P3
GPIO 23	16		Down	P4
GPIO 24	18		Down	P5
GPIO 25	22		Down	P6
GPIO 26	37		Down	P25
GPIO 27	13		Down	P2

http://pc.watch.impress.co.jp/docs/column/nishikawa/1006048.html

↑

電流容量 †

GPIOピン1本あたりの最大電流は16mA

複数本のGPIOピンを使用する場合、同時に流せる電流の合計は50mAまで

5Vピンは、マイクロUSBの電源 - 1400mA - IOピンの電流　と考えましょう

3.3Vはレギュレータの本体の余りなので、100mA程度と考えましょう。

↑

リンク †

↑

I/O †

RPi Low-level peripherals -- Raspberry PiのローレベルI/Oに関する記事
C library for Broadcom BCM 2835 as used in Raspberry Pi -- C(C++)用のIOライブラリ
RPiconfig -- bootパラメータ
