Raspberry Pi 3にＲＴＣを接続します。
使用したデバイスはMaximのDS3231です。I2CインタフェースのRTCですので、Arduino/Raspberry PiのRTCとしてポピュラーな石です。
特徴をデータシートから引用すると
- Real-Time Clock Counts Seconds, Minutes, Hours, Date of the Month, Month, Day of the Week, and Year, with Leap-Year Compensation Valid Up to 2100
- Accuracy ±2ppm from 0°C to +40°C
- Accuracy ±3.5ppm from -40°C to +85°C
- Digital Temp Sensor Output: ±3°C Accuracy
- Register for Aging Trim• RST Output/Pushbutton Reset Debounce Input
- Two Time-of-Day Alarms
- Programmable Square-Wave Output Signal
- Simple Serial Interface Connects to Most Microcontrollers
- Fast (400kHz) I2C Interface
- Battery-Backup Input for Continuous Timekeeping
- Low Power Operation Extends Battery-Backup Run Time
- 3.3V Operation
- Operating Temperature Ranges: Commercial (0°C to +70°C) and Industrial (-40°C to +85°C)
- Underwriters Laboratories® (UL) Recognized
3.3V～5Vで動作する、I2Cインタフェースの高精度なRTCといったところでしょうか。

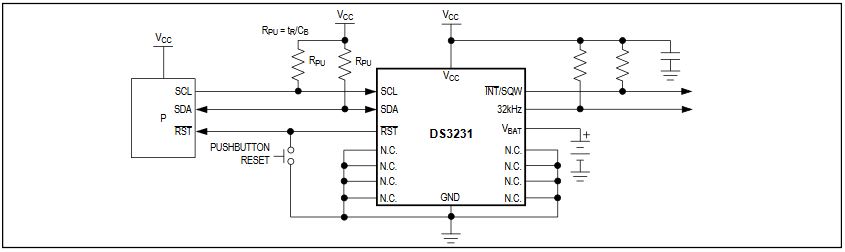

データシートからリファレンス回路を引用します。
Amazonでモジュールを購入しました。
2個 ￥430 です。
実際に購入したモジュールは
- バックアップ電池
- 電源用パスコン
- SCK、SDAのプルアップ（4.7KΩ）
のみ実装されていました。プルアップ抵抗は、今後のモジュール増設に応じ、削除の検討が必要です。

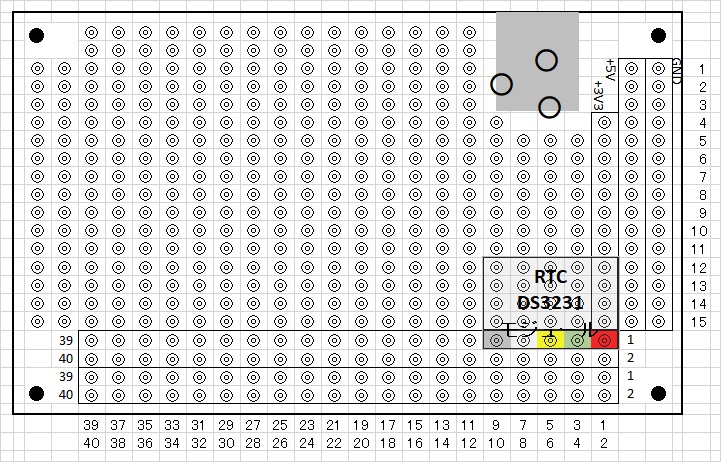

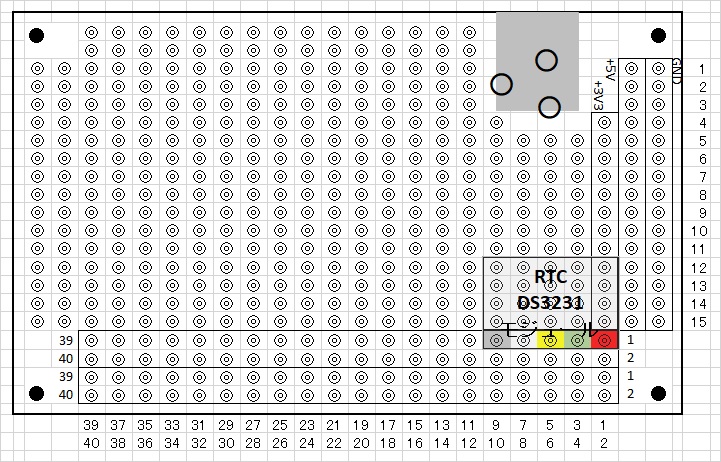

秋月電子で購入した「Raspberry Pi Model B プロトタイプ基板」です。（申し訳ありません。正式な販売名は忘れました）
今後、LCDモジュール等を増設予定で、3.3Vバスの各種モジュールを混載できるように考えておきます。
