Raspberry Pi 3 基礎編 †

↑

はじめに †

Raspberry Pi 3の基本情報です。

↑

シリーズの仕様比較 †

↑

Wikiよりの転載(https://ja.wikipedia.org/wiki/Raspberry_Pi) †

Raspberry Pi 1
Model A Raspberry Pi 1
Model A+ Raspberry Pi 1
Model B Raspberry Pi 1
Model B+ Raspberry Pi 2
Model B Raspberry Pi 3
Model B
SoC Broadcom BCM2835 Broadcom BCM2836 Broadcom BCM2837
CPU ARM1176JZF-S
シングルコア
700 MHz
ARMv6
ARM11 ARM Cortex-A7
クアッドコア
900MHz
ARMv7 (32bit)
ARM Cortex-A ARM Cortex-A53
クアッドコア
1.2 GHz
ARMv8 (64bit)
ARM Cortex-A
GPU Broadcom VideoCore? IV
250 MHz
OpenGL ES 2.0 (24 GFLOPS)
MPEG-2, VC-1, 1080p30 H.264/MPEG-4 AVC High Profile ハードウェアデコーダ・エンコーダ Broadcom VideoCore? IV
400 MHz(3D 250M)
OpenGL ES 2.0 (24 GFLOPS)
← Broadcom VideoCore? IV
400 MHz(3D 300M)
OpenGL ES 2.0 (24 GFLOPS)
←　+ 1080 60p
Memory 256 MB

LPDDR2 SDRAM 512 MB
(256Mは１GPU共有)
LPDDR2 SDRAM 512 MB

LPDDR2 SDRAM 1GB

LPDDR2 SDRAM
USB USB 2.0 x 1 USB 2.0 x 2
(LAN9512内蔵ハブ)[ USB 2.0 x 4 (LAN9514内蔵ハブ)
Camera IF 15ピンMIPIカメラインターフェース (CSI)
Display IF コンポジット RCA (PAL / NTSC)
HDMI1.3 / 1.4
DSI
Audio in IF I²S
Audio out IF 3.5 mm ジャック,
HDMI
I²S
Storage SDカード / MMC microSDカード SDカード / MMC microSDカード microSDカード microSDカード
Network N/A LAN9512
10/100 Mbps イーサネットx1 LAN9514
10/100 Mbps イーサネットx1 LAN9514
10/100 Mbps イーサネットx1 LAN9514
10/100 Mbps イーサネットx1Broadcom BCM43143
IEEE 802.11 b/g/n 2.4 GHz
Bluetooth 4.1, Bluetooth Low Energy
Power 5V 300 mA (1.5 W) 5V 200 mA (1 W) 5V 700 mA (3.5 W) 5V 600 mA (3.0 W) 5V 900 mA (4.5 - 5.5 W)
最大 1.8 A (9 W) 5V 1.4A (7 W)
最大 2.5 A (12.5 W)
Size 85.60 mm × 56.5 mm 65 mm × 56.5 mm 85.60 mm × 56.5 mm
Weight 45 g 23 g 45 g

	Raspberry Pi 1 Model A	Raspberry Pi 1 Model A+	Raspberry Pi 1 Model B	Raspberry Pi 1 Model B+	Raspberry Pi 2 Model B	Raspberry Pi 3 Model B
SoC	Broadcom BCM2835	Broadcom BCM2836	Broadcom BCM2837
CPU	ARM1176JZF-S シングルコア 700 MHz ARMv6 ARM11	ARM Cortex-A7 クアッドコア 900MHz ARMv7 (32bit) ARM Cortex-A	ARM Cortex-A53 クアッドコア 1.2 GHz ARMv8 (64bit) ARM Cortex-A
GPU	Broadcom VideoCore? IV 250 MHz OpenGL ES 2.0 (24 GFLOPS) MPEG-2, VC-1, 1080p30 H.264/MPEG-4 AVC High Profile ハードウェアデコーダ・エンコーダ	Broadcom VideoCore? IV 400 MHz(3D 250M) OpenGL ES 2.0 (24 GFLOPS) ←	Broadcom VideoCore? IV 400 MHz(3D 300M) OpenGL ES 2.0 (24 GFLOPS) ←　+ 1080 60p
Memory	256 MB LPDDR2 SDRAM	512 MB (256Mは１GPU共有) LPDDR2 SDRAM	512 MB LPDDR2 SDRAM	1GB LPDDR2 SDRAM
USB	USB 2.0 x 1	USB 2.0 x 2 (LAN9512内蔵ハブ)[	USB 2.0 x 4 (LAN9514内蔵ハブ)
Camera IF	15ピンMIPIカメラインターフェース (CSI)
Display IF	コンポジット RCA (PAL / NTSC) HDMI1.3 / 1.4 DSI
Audio in IF	I²S
Audio out IF	3.5 mm ジャック, HDMI I²S
Storage	SDカード / MMC	microSDカード	SDカード / MMC	microSDカード	microSDカード	microSDカード
Network	N/A	LAN9512 10/100 Mbps イーサネットx1	LAN9514 10/100 Mbps イーサネットx1	LAN9514 10/100 Mbps イーサネットx1	LAN9514 10/100 Mbps イーサネットx1Broadcom BCM43143 IEEE 802.11 b/g/n 2.4 GHz Bluetooth 4.1, Bluetooth Low Energy
Power	5V 300 mA (1.5 W)	5V 200 mA (1 W)	5V 700 mA (3.5 W)	5V 600 mA (3.0 W)	5V 900 mA (4.5 - 5.5 W) 最大 1.8 A (9 W)	5V 1.4A (7 W) 最大 2.5 A (12.5 W)
Size	85.60 mm × 56.5 mm	65 mm × 56.5 mm	85.60 mm × 56.5 mm
Weight	45 g	23 g	45 g

↑

I/O †

↑

GPIO/SPI/IIC/UART †

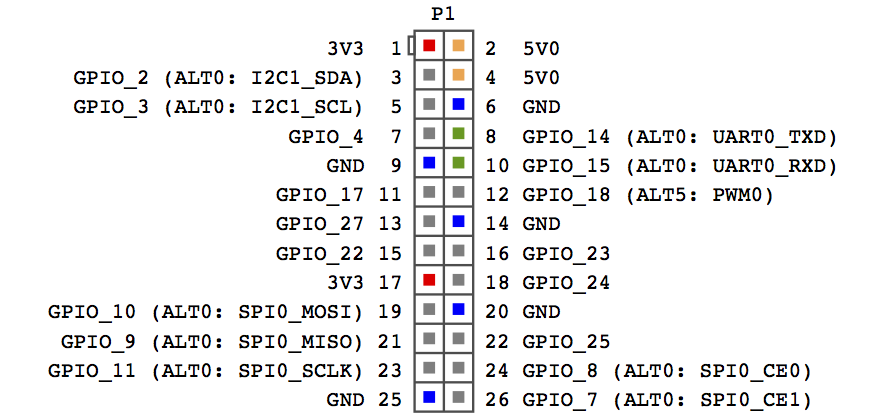

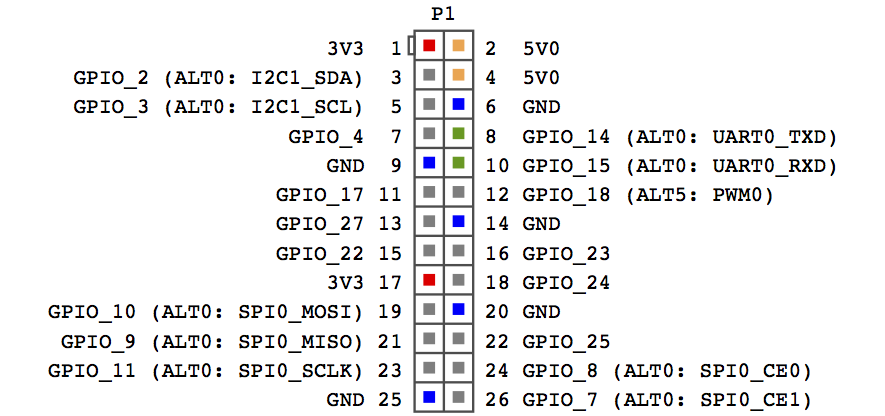

Pin Layout

お疲れ様でした。
